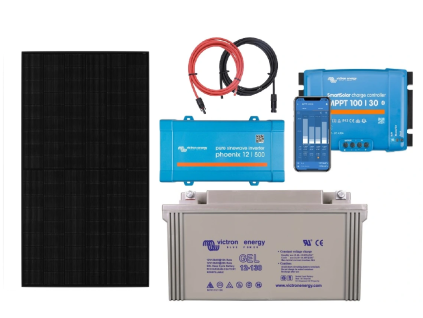

Solární sestava 175Wp s baterií 230V, výkon 300W
Kód: 2401Detailní popis produktu
Produkty Victron Energy jsou známé svou vysokou světovou kvalitou. Nizozemský výrobce kromě solárních panelů nabízí celou řadu fotovoltaických produktů a specializovaných řešení. Společnost je absolutním lídrem na trhu fotovoltaiky a je známá svými inovativními řešeními. Solární panely nabízené naší společností ve výkonovém rozsahu 20W až 175W jsou monokrystalické a polykrystalické konstrukce. To znamená, že jsou všechny vyrobeny z jednotného křemíku a vyznačují se jednotnou tmavou barvou. Moduly této velikosti jsou klasifikovány jako nízkonapěťové a jsou určeny pro práci s PWM regulátory nabíjení i s MPPT regulátory. Všechny moduly jsou zarámovány do pevného hliníkového rámu s montážními otvory a pokryty tvrzeným sklem odolným proti poškrábání a krupobití. Použité sklo je vysoce kvalitní s nízkým obsahem oxidu železa, vyznačující se nejvyšší propustností světla. Fotovoltaické panely tohoto typu se nejlépe hodí pro LED osvětlovací systémy , napájení karavanů , reklamní osvětlení nebo jako nabíječky pro všechny druhy zařízení. Pro vyšší výkony panelu do 50W je možné použít měnič napětí a získat napětí 230V. Samozřejmě podmínkou je použití gelové nebo AGM baterie s minimální kapacitou 33Ah Modul je zakončen propojovací krabicí s očkovým konektorem M6. Na panely se vztahuje 5letá záruka na zpracování a 30letá energetická záruka. Po 30 letech by panel neměl být nižší než 80 % své původní kapacity. |
TECHNICKÉ PARAMETRY / MODEL | 175 W |
výkon max. [V] | 175 |
napětí max. Vmp [V] | 19.4 |
proud max. Imp [A] | 9.03 |
Vypínací napětí Voc [V] | 23.7 |
Zkratový proud Isc [A] | 9,89 |
max. systémové napětí [V] | 1000 |
Rozsah pracovních teplot [ºC] | od -40 do 85 |
MECHANICKÉ PARAMETRY | |
Délka [mm] | 1485 |
Šířka [mm] | 668 |
Hloubka [mm] | třicet |
Váha (kg] | 11 |
Terminál | nedostatek |
BUNĚČNÝ ŽIVOT | |
Výkon po 19 letech [%] | 90 |
Výkon po 30 letech [%] | 80 |
Záruka | 5 let |
Země původu | Holandsko |

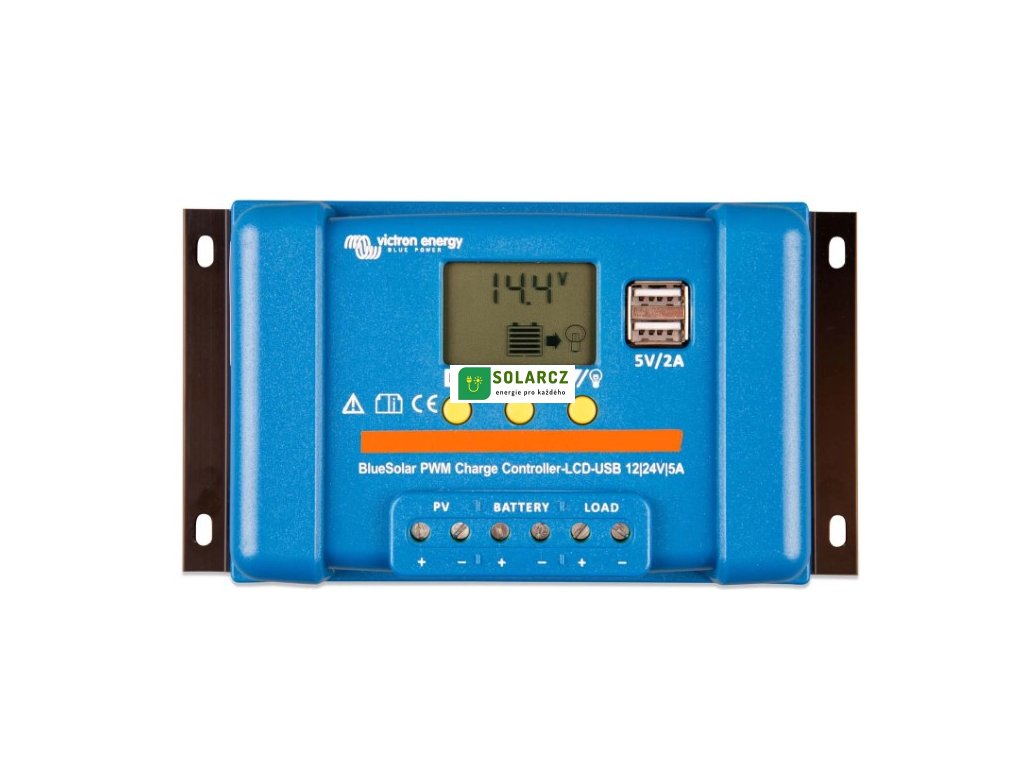

PWM Light Victron Energy 10A - 12V/24V LCD ovladač nabíjení
Regulátory Victron Energy PWM Light USB-LCD dostupné ve třech výkonových verzích: 5A, 10A a 20A jsou určeny pro menší fotovoltaické systémy nabíjející gelové baterie s panelem o výkonu až 160W. Jsou vybaveny přehledným LCD displejem, který umožňuje analyzovat chod celého systému a zadávat řadu nastavení. Jednou z nich je možnost volby typu použité baterie. Holandský výrobce poskytuje na své volby 5letou záruku a zaručuje nejvyšší kvalitu produktu. Regulátor je lehký a kompaktní a zároveň nabízí výjimečně velké množství dat pro analýzu a účinný systém nabíjení baterie.
Za pozornost stojí dva 5V 2A USB výstupy, které umožňují současné nabíjení dvou smartphonů s vysokou energetickou náročností, jako je nejnovější iPhone nebo Samsung. Další užitečnou možností je ovládání denního/nočního osvětlení. Po detekci soumraku může regulátor zapnout napájení a vypnout jej za úsvitu Regulátor má plnou ochranu jak proti zpětnému proudu z panelů, tak i proti příliš vysokému nabíjecímu napětí. Umožňuje pracovat jak s 12V bateriemi, tak se sadou baterií s pracovním napětím 24V
Parametry / Model | PWM světlo LCD-USB 10A | |
Napětí baterie [V] | 12V nebo 24V (auto) | |
Maximální zatěžovací proud [A] | 10A | |
Automatické odpojení baterie. | ANO | |
Maximální napětí [V] solárního panelu | baterie 12V -> 28V baterie 24V -> 55V |
|
Vlastní spotřeba | <10mW | |
Absorpční nabíjení | tovární: 14,4V / 28,8V | |
Plovoucí nabíjení | tovární: 13,7V / 27,4V | |
Při vybití odpojte | 11,2V / 22,4V | |
Svítí po nabití | 12,6V / 25,2V | |
USB | 2 x 5V, 2A | |
Flexibilní nabíjecí algoritmus | Ano | |
Pracovní teplota | -35 °C až +60 °C | |
INSTALACE A ROZMĚRY | ||
Rozměry ŠxVxH [mm] | 96 x 169 x 36 mm | |
Hmotnost [kg] | 0,15 kg | |
Instalace | vertikální nástěnný držák, určený pro vnitřní použití |
|
BEZPEČNOST A ZABEZPEČENÍ | ||
Třída ochrany | IP65 | |
Bezpečnostní | proti přepólování baterie (pojistka), příliš vysoká teplota, zkrat na výstupu |
![]() |
Výběr typu baterie. AGM, GEL, Kapalina, 12V LiFePO4, 24V LiFePO4 |
![]() |
Odpojení slabé baterie. tovární nastavení 11,2V pro 12V a 22,4V pro 22V napětí baterie. |
![]() |
Opětovné připojení baterie - zatížení výstupů po hlubokém vybití. 12,6V pro 12V baterii a 25,2V pro 24V baterii |
![]() |
Zobrazuje aktuální napětí solárního FV panelu |
![]() |
Aktuální proud v ampérech odeslaný do baterie. |
![]() |
Stav ON výstupu LOAD. Z výroby je nastaveno na 24 hodin. |
![]() |
Noční detekce napětí solárního panelu. Výchozí nastavení na 4V |
![]() |
Doba zpoždění pro přepínání mezi dnem a nocí v sekundách. Továrně nastaveno na 10 sekund |
![]() |
Ochrana proti zkratu. Továrně nastaveno jako povoleno |
![]() |
indikátor vybití. Měří proud v ampérech odebíraný konektorem LOAD na ovladači. |
![]() |
USB indikátor napětí |
![]() |
Vnitřní teplota regulátoru. Pokud je příliš vysoká, zařízení se vypne a počká na nižší teplotu. Aktivace je automatická. |
![]() |
Pokud je teplota vyšší nebo rovna 85C, regulátor sníží proud z panelů, aby se zařízení ochladilo. Na displeji to neindikuje. Pokud je teplota vyšší nebo rovna 90C, regulátor odpojí solární panel a zátěžový výstup a počká, až zařízení vychladne. Po dosažení teploty 82C se automaticky zapne. |
![]() |
Napětí hlubokého vybití, po kterém se výstup LOAD vypne |
![]() |
Ochrana proti příliš vysokému nabíjecímu proudu. Po dosažení nastavené prahové hodnoty se regulátor na 30 sekund vypne. Pokud je však přetížení větší než 110%-130%, dojde k vypnutí na 60 sekund |
![]() |
Ochrana proti zkratu výstupu LOAD. Po detekci nastaveného zkratu vypne regulátor na 30 sekund a pokusí se znovu spustit. |

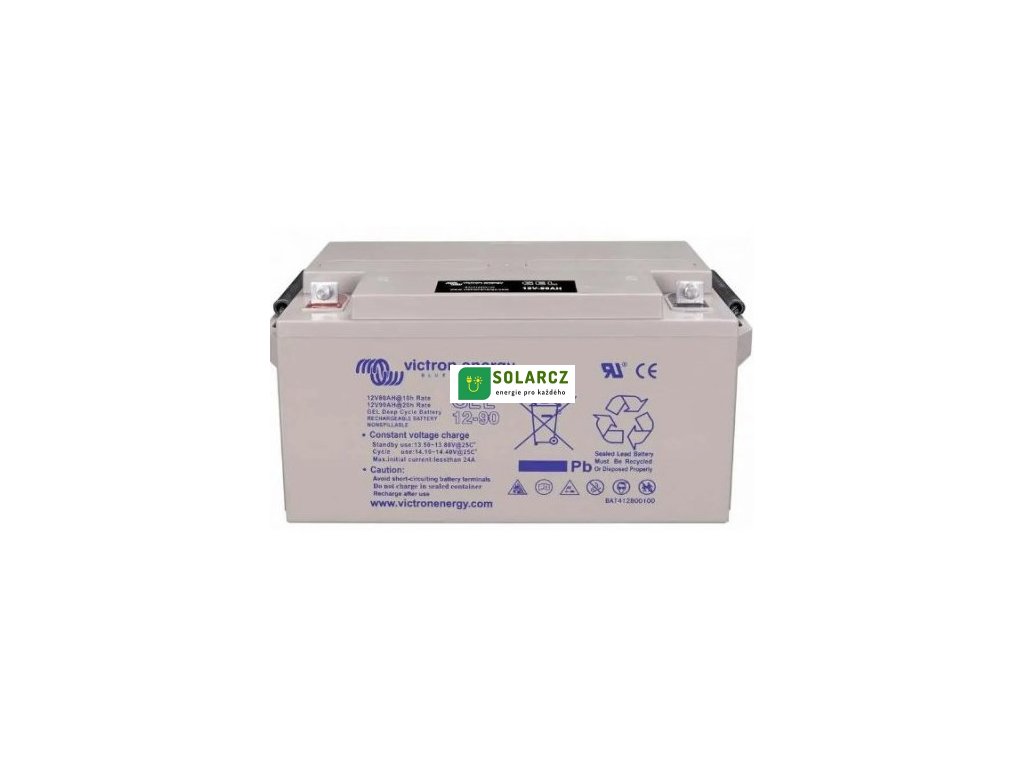

Gelová baterie 90Ah 12V
Victron Energy - Nizozemsko
šechny gelové baterie Victron Energy jsou nejvyšší světové kvality určené pro profesionální ostrovní solární systémy. Baterie VE poskytují velmi vysokou účinnost kombinovanou s životností až 12 let. Nizozemská společnost Victron Energy, známá svým profesionálním přístupem k systémům obnovitelných zdrojů energie, nabízí produkty, které jsou o třídu vyšší než běžně dostupné gelové baterie. Rozhodnete-li se pro nákup této řady produktů, zvolíte stabilitu a bezproblémový provoz na léta. Gelové baterie se vyznačují vysokou účinností při nízkém vybíjecím proudu. V takové situaci mohou rozdat větší zátěž, než nominálně nashromáždili. Baterie Victron Energy GEL doporučujeme pro všechny profesionální solární systémy.
Parametry / Model | Victron Energy 90Ah 12V | |
Provozní napětí [V] | 12V | |
Kapacita [Ah] | 90 Ah | |
Nabíjecí napětí cyklické [V] | 14,1V - 14,4V | |
Nabíjecí napětí v pohotovostním režimu [W] | 13,5V - 13,8V | |
Úložné napětí [V] | 13,2V - 13,5V | |
INSTALACE A ROZMĚRY | ||
Rozměry ŠxVxH [mm] | 350x167x183 | |
Hmotnost [kg] | 26 kg | |
Výdrž baterie a | ||
1800 cyklů při 20% vybití | ||
750 cyklů při 50% vybití | ||
500 cyklů při 80% vybití | ||
životnost designu 12 let režim FLOAT |
Technologie VRLA
Díky použití moderní technologie VRLA akumulátor v případě potřeby uvolňuje přebytečné nahromaděné plyny přes ventil. Řešení je bezpečné pro životní prostředí a zároveň chrání baterii před poškozením.
GEL technologie
Baterie Victron Energy využívají 100% gelovou technologii. To znamená, že elektrolyt v baterii je zgelovatělý. Díky tomu baterie mnohem lépe snáší cyklickou práci, hluboké vybití a nízké teploty.
Gelové baterie Victron Energy s nízkým samovybíjením
mají výjimečně nízkou míru samovybíjení kolem 2 % za měsíc. Díky tomu lze VE baterie skladovat po dlouhou dobu bez obav z poškození. Jsou ideální pro situace, kdy fotovoltaický systém nefunguje několik měsíců kvůli nedostatku slunečního světla.
Měnič napětí
Victron Energy Phoenix 12V/375
Měniče Victron Energy od nizozemského výrobce jsou v současnosti nejlepší, nejefektivnější a nejprestižnější značkou zařízení v bateriové fotovoltaice. Všechny měniče napětí tohoto výrobce se vyznačují 5letou zárukou a vysokou účinností, která se promítá do nižší spotřeby energie baterie. Každý střídač je vybaven režimem ECO pro minimalizaci spotřeby energie, když střídač není zatížen. To vám umožní nevypínat zařízení, když nepoužíváte napětí 230V. Tuto funkci lze samozřejmě zapnout a vypnout ručně.
Sledování přes aplikaci v telefonu je další novinkou, která výrazně zlepšuje chod celého zařízení. Díky BlueTootch komunikaci můžeme měnič napětí plně spravovat, aniž bychom se k němu museli přibližovat. Je možné číst úrovně napětí, výkon a stav zařízení a provádět nastavení, jako jsou alarmy nízkého vybití nebo odpojení napětí střídače při příliš nízkém napětí baterie.
Pro nejnáročnější zákazníky doporučujeme měniče napětí. Pro všechny, kterým záleží na co nejnižší vlastní spotřebě a tichém provozu díky pokročilému ovládání ventilátoru. Zařízení Victron Energy jsou považována za nejtišší dostupná na trhu.Pro
práci
s telefonem potřebujete rozhraní BlueTooth Dongle Victron
Napěťový měnič Victron Energy Phoenix poskytuje čisté sinusové napětí. To znamená, že je to úplně stejné jako v elektrické zásuvce. Díky tomu je možné připojit nejrůznější elektrická zařízení jako jsou počítače, tiskárny, elektromotory a mnoho dalších bez obav z nefunkčnosti nebo dokonce poškození zařízení. Měniče Victron Energy realizují sinusové napětí pomocí vestavěného transformátoru a nikoli, jako většina ostatních měničů, pomocí elektronického obvodu.
Parametry / Model | Phoenix 12/375 | |
Trvalé napájení při 25C / 40V | 300W / 260W | |
Okamžitá síla | 700W | |
vstupní napětí | 9,2V - 17V | |
Nízkonapěťový odpojovač (nastavitelný) | 9,3 V | |
Alarm slabé baterie (nastavitelný) | 10,9V | |
Maximální účinnost [%] | 89 % | |
Spotřeba energie bez zátěže | 5,6 W | |
ECO spotřeba energie naprázdno | 0,9 W | |
Typ zabezpečení | ||
Ochrana proti zkratu na výstupu | Ano | |
Ochrana proti přetížení | Ano | |
Upozornění na nízké a vysoké napětí baterie | Ano | |
Upozornění na přehřátí | Ano | |
Další parametry | ||
Úroveň těsnosti | IP21 | |
Vyhrazený DC kabel | 10 mm2 | |
Hmotnost zařízení | 3 kg | |
Rozměry (výška x šířka x délka) | 86 x 165 x 260 mm | |
Dálkový vypínač ON/OFF | Ano | |
Bezpečnostní standard | EE-IEC 60335-1 / EN-IEC62109-1 |
sériový konektor MC4
Každá sada obsahuje sadu konektorů MC4, které umožňují hermetické spojení solárního panelu s regulátorem nabíjení. Námi prodávané panely jsou vybaveny konektory MC4 pro snadné a rychlé připojení instalace. Použití konektoru MC4 zaručuje bezeztrátové připojení a možnost v případě potřeby rychle odpojit solární panel od systému. Pokud potřebujete další konektory nebo více, můžete je zakoupit zde
Solární kabel
pro připojení instalace
2,5mm2/4mm2 - 5m
Naše sady obsahují kabel, který umožňuje připojit solární panel k regulátoru. Konektor MC4 je upnut na kabelu, což umožňuje efektivní připojení panelu k regulátoru nabíjení. U sad obsahujících baterii zhotovíme na druhém konci vodičů konektor pro svorky baterie. Po přestřižení kabelu můžete provést spojení z panelu s regulátorem a z regulátoru s baterií.
Sestavy s panely 5W až 50W mají kabel LGY o průřezu 2,5 mm2. Sestavy s většími solárními panely jsou vybaveny UV odolným solárním kabelem ve dvojité izolaci o průměru 4 mm2. Každá sada obsahuje 2X 5 metrů kabelu.
Doplňkové parametry
Kategorie: | Solární systém pro 230V |
---|---|
Záruka: | 5 let |
Hmotnost: | 39 kg |
